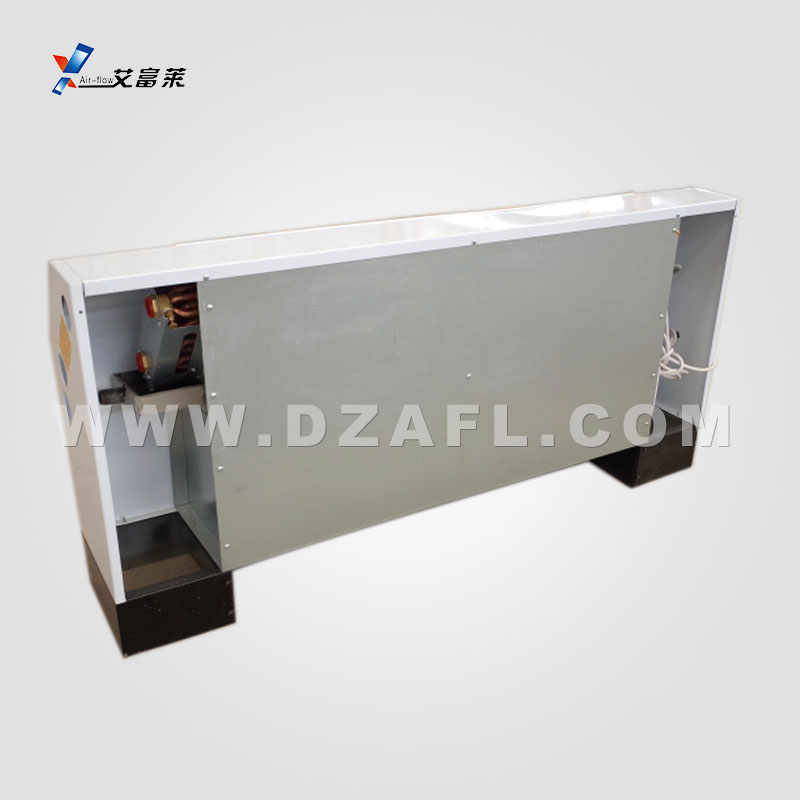

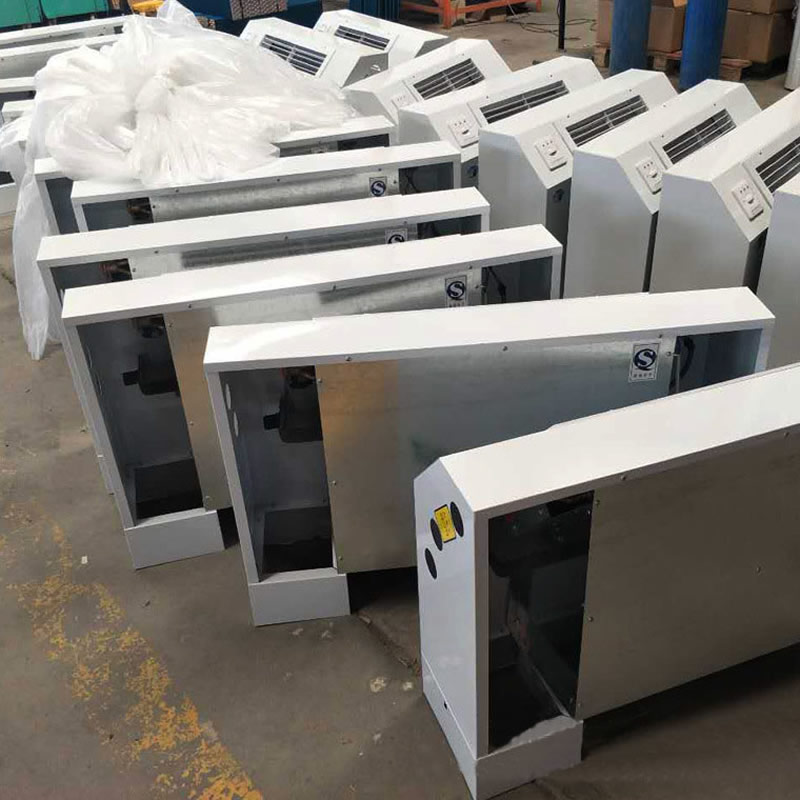

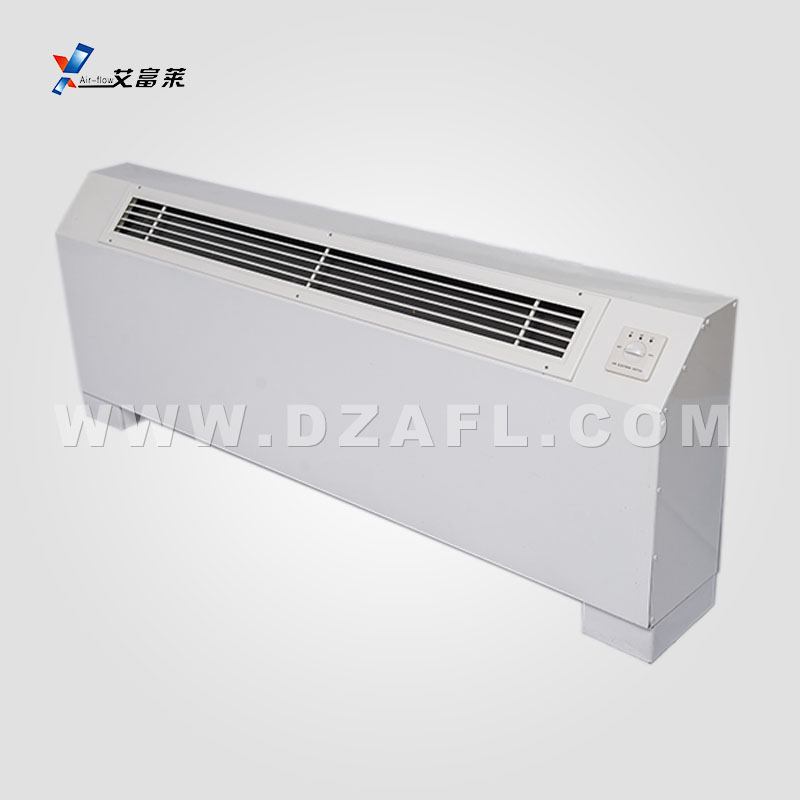

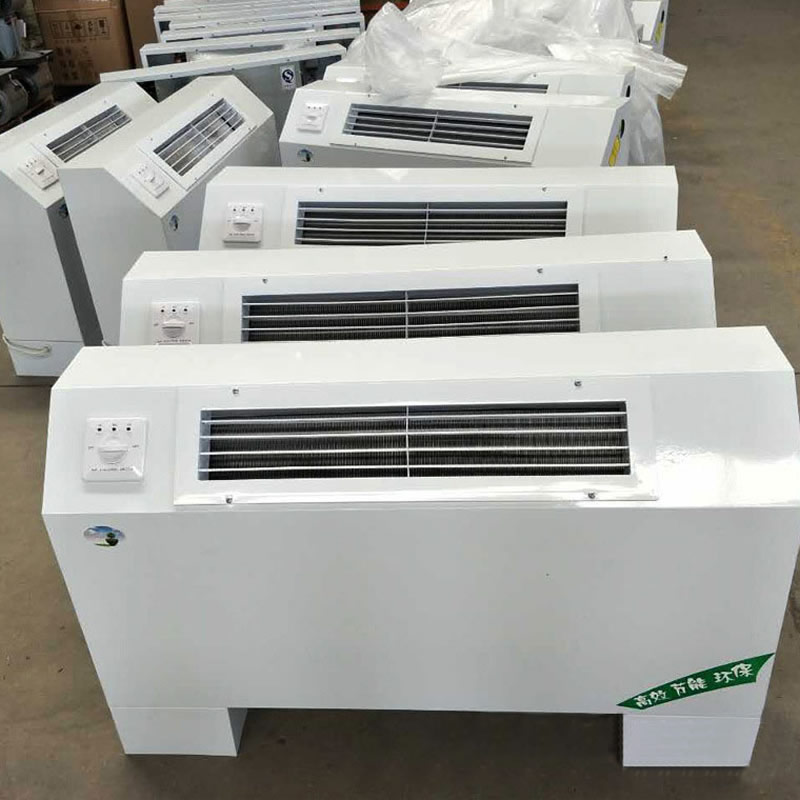

立式明裝斜出風風機盤管

風機盤管機組簡稱風機盤管。它是由小型風機、電動機和盤管（空氣換熱器）等組成的空調系統末端裝置之一。盤管管內流過冷凍水或熱水時與管外空氣換熱，使空氣被冷卻，除濕或加熱來調節室內的空氣參數。它是常用的供冷、供熱末端裝置。

風機盤管的分類：按結構形式可分為：立式、臥式、壁掛式、卡式，立柜式水空調等，其中立式又分上出風與斜出風，按安裝方式可分為明裝和暗裝；按進水方位，分為左式和右式。壁掛式風機盤管機組全部為明裝機組，其結構緊湊、外觀好，直接掛于墻的上方?？ㄊ剑ㄌ旎ò迩度胧剑C(jī)組，比較美觀的進、出風口外露于頂棚下，風機、電動機和盤管置于頂棚之上，屬于半明裝機組。明裝機組都有美觀的外殼，自帶進風口和出風口，在房間內明露安裝。暗裝機組的外殼一般用鍍鋅鋼板制作。國家標準《風機盤管機組》（GB/T19232—2003）[2]??中規定風機盤管機組根據機外靜壓分為兩類：低靜壓型與高靜壓型。低靜壓型機組在額定風量時的出口靜壓為0或12Pa，對帶風口和過濾器的機組，出口靜壓為0；對不帶風口和過濾器的機組，出口靜壓為12Pa；高靜壓機組在額定風量時的出口靜壓不小于30Pa。

安裝要求：風機盤管應根據房間的具體情況和裝飾要求選擇明裝或暗裝，確定安裝位置、形式。立式盤管一般放在外墻窗臺下；臥式盤管吊掛于房間的上部；壁掛式機組掛在墻的上方；立柱式水空調可靠墻放置于地面上或隔墻內；卡式盤管鑲嵌于天花板上。

風機盤管系列參數
